【ウッドデッキDIY|設計図作成編】意外に簡単！初心者でもサクッと作れる設計のコツ

ポチップ

設計図の紹介

では素人ながら作った設計図を紹介します。

設計図を作成する方法

設計図を作成する方法は主に３つです。

①手書き

②パワーポイントやExcelなど使い慣れたツール

③3DCADソフト

3DCADソフトは慣れれば簡単に、よりわかりやすい３D図面ができあがりますし、自動で必要な木材数を出してくれる機能もあるので非常に便利です。

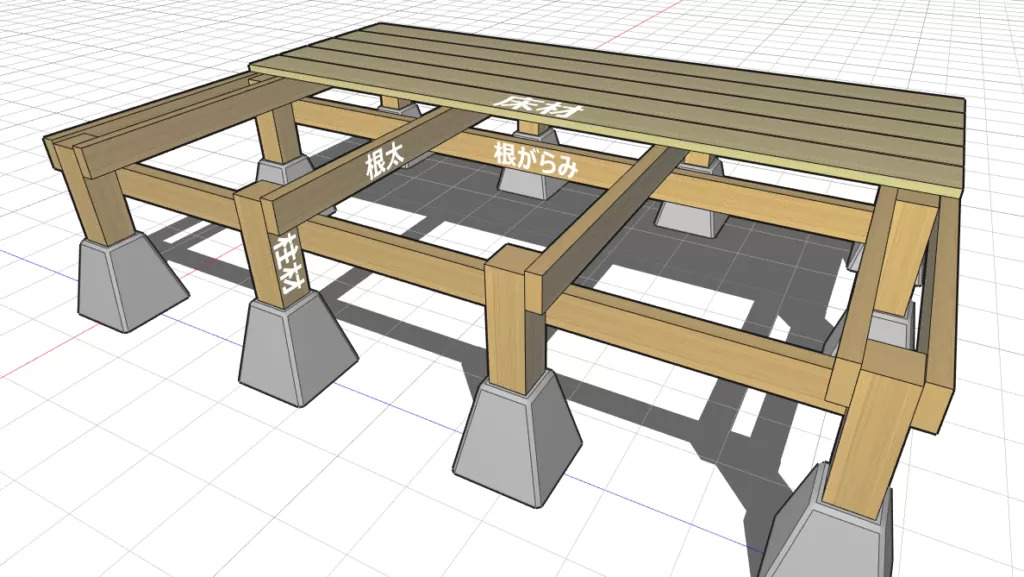

以下の画像は僕がSketchUpで作成した途中図面です。今後のために隙間時間に触ってみるつもりです。

僕が見た限りで、無料のクラウドソフトではもでりんクラウドやSketchUpあたりが使いやすいと思います。

有料でも構わない、かつ、これから家づくりで間取り検討予定の方はマイホームデザイナーで外構含めてイメージを作るのがおススメ。

なお再販するためにパッケージ版を買うのがおススメ。

3Dマイホームデザイナー13

¥10,418 （2023/03/24 16:31時点 | Amazon調べ）

鋼製束 31-45（L型）25本入 310mm~450mm Lタイプ床束床高調整高強高耐食カチオン電着塗装屋内専用

ポチップ

パワーポイントで作成した設計図

僕がパワーポイントで作った設計図の紹介です。僕は使い慣れているパワーポイントでラフに設計図を作成しました。

本来ならサンドイッチ工法では束柱を根太で挟みこんだり、ウッドデッキ内部も束石・束柱を使うことが多いようですが、僕の設計書はなるべくコストダウンをするために、ところどころカスタマイズしています。

コストダウンのポイント

束石・束柱は周囲から見える面だけにし、家側の見えない面は鋼製束
本来、束柱の両面に根太を付ける（サンドイッチする）が、両端以外は片面のみ
デッキ内部は束石・束柱は使わず、コンクリ板＋鋼製束で大引きを受ける

束柱は90ｍｍ×90ｍの木材を使うので結構高くつきます。

そのため外から見えない面やウッドデッキ内部の束石・束柱を、鋼製束に変えることでコストダウンしています。（鋼製束は1つ800円程度）

コストだけでなく、作業労力も鋼製束の方が圧倒的にラクなので、その点も判断ポイントです

土台を支える地面はコンクリート？土？

ウッドデッキを置く地面はコンクリートではなく、地面に防草シートと砂利・砕石を敷く予定にしています。

雑草対策含めたメンテナンスを考えるとコンクリート施工がよいですが、コストを抑えることを優先です。

以下の記事に、ウッドデッキ床下対策３選をまとめてるので参考にしてみてください。

こちらもCHECK

: 【ウッドデッキDIY|情報収集編】床下の雑草対策3選とおススメ方法
ハウスメーカーと外構の打合せを進めておりましたが、ハウスメーカー経由で施工してもらうと非常にお値段が高く、予算OverになったのでウッドデッキはDIYで対応することにしました。今回はウッドデッキの床 ...
続きを見る

外構業者にコンクリート施工してもらうことも見た目・メンテナンスを踏まえるとおススメなので、迷っている方は近隣の業者さんを探して見積もりだけでも取られてはどうでしょうか。

外構業者を検索

※簡単3分で無料見積・プランニングを依頼

ウッドデッキ設計時のポイント・注意点

僕が作った設計図の縮尺はめちゃくちゃ適当ですが、束石・束柱の配置間隔や根太の間隔など、ウッドデッキ設計で大事なポイントは利用する部材の間隔です。（それがわかるレベルであれば手書きでも十分）

その間隔を抑えてしまえば、ウッドデッキの設置場所の距離を分割していき、細かい数字を出していく作業になります。

僕が設計時に注意した各部材の間隔をまとめます。

ウッドデッキ設計時の間隔（ピッチ）　※ハードウッドの場合

束石・束柱を設置する間隔は、1200mm以内が推奨（安定させたければ900ｍｍ程度）
根太の間隔は床板が①20mmの場合：450～500mm以内、②30mmの場合：700～750mm以内
鋼製束を使う場合、鋼製束の間隔は900ｍｍ以内
マルチポストを使う場合、マルチポストの間隔は600ｍｍ以内
床板の隙間は3ｍｍ～5ｍｍ（水はけと換気のため）

文章だけでは、どの部材がどの間隔なのか全然頭に入ってこないので、僕が作った設計図でも図説します。

【図説】基礎となる束石・束柱や根太の間隔（ピッチ）のポイント

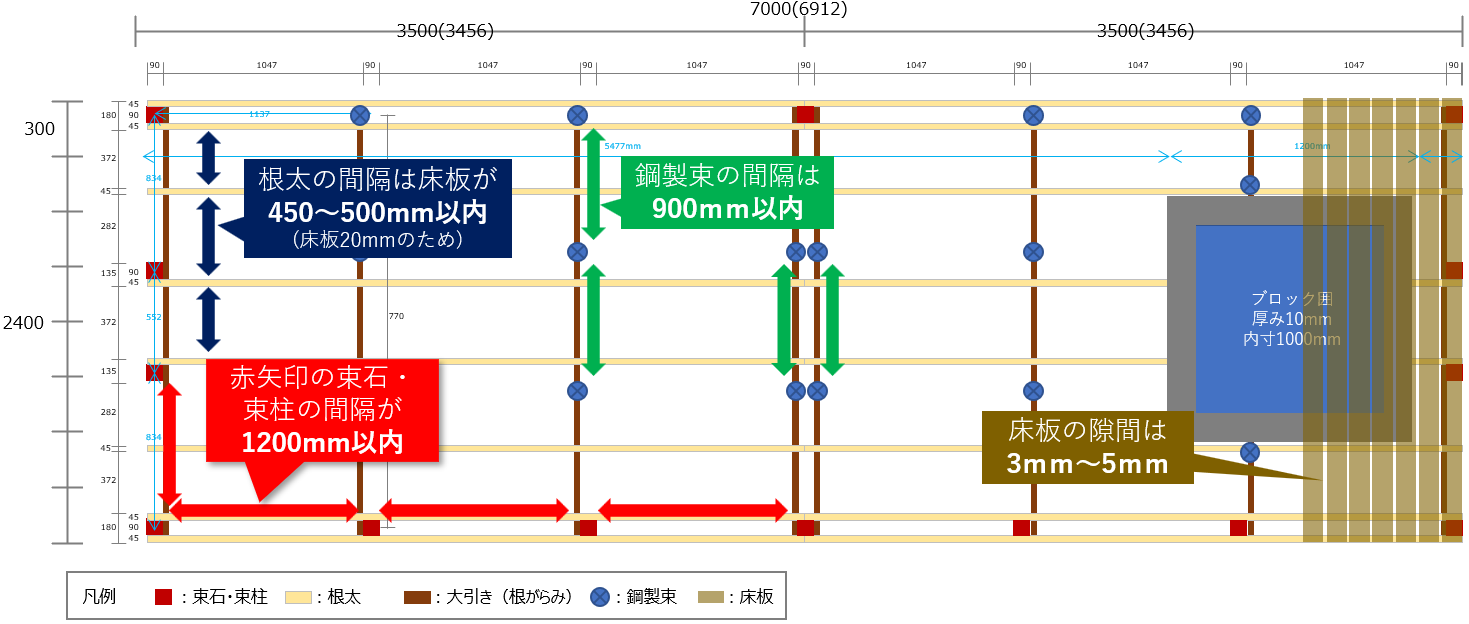

上述した「ウッドデッキ設計時の間隔（ピッチ）」のポイントを僕が設計したパワーポイントの図に吹き出しで入れてみました。

・赤太矢印：束石・束柱の間隔

・青太矢印：根太の間隔

・緑太矢印：鋼製束の間隔

・茶太矢印：床板の隙間間隔

ウッドデッキの高さについて

ウッドデッキの高さは基礎の高さ＝床板が窓サッシの下側に入り込むくらいの高さを想定しています。

サンドイッチ工法では床板の下に根太・束柱・束石という順番で組まれているので、それぞれの高さを考慮して決めていく必要があります。

僕の設計の場合は鋼製束を使う想定なので、束石＋束柱、コンクリ板＋鋼製束の高さをそれぞれ計算しました。

とはいえ、まだ家ができていないので現時点で精緻化できないです笑

高さは根太の高さや束石の埋め具合で多少調整できるので、現地調整する予定です。
（鋼製束は高さ調節できるのであまり問題なし）

鋼製束・マルチポストを使えば高さ調節が簡単

ウッドデッキの束石・束柱の代替品として、鋼製束や樹脂できたマルチポストという製品があります。

これらは木材と比べると耐久性・耐候性が高く、腐食しにくいという特徴があります。

さらになにより、高さ調整が自由自在なので水平調整が非常に簡単というメリットがあります。

デメリットとしては「見栄え」だけなので、気にしない方や幕板で隠せばいいや！という方は是非選択肢に入れてみてはいかがでしょうか。

僕は見栄えを理由に、ウッドデッキ内部だけ鋼製束を使うことにしました。

外周もすべて鋼製束にすると作成負荷がとても下がります。
